天線離地面高度50cm性能測試

測試目的

在天線離地高度不超過50cm，測試機載自組網設備在距離1km時，點對點傳輸效果

測試時間

2021年6月15日 9點到10點

測試地點和天氣

測試地點：測試A點—成都市雙流區中和二街東公交站附近；測試B點—成都高新區愛智康和幼兒園附近；

測試天氣：陰天

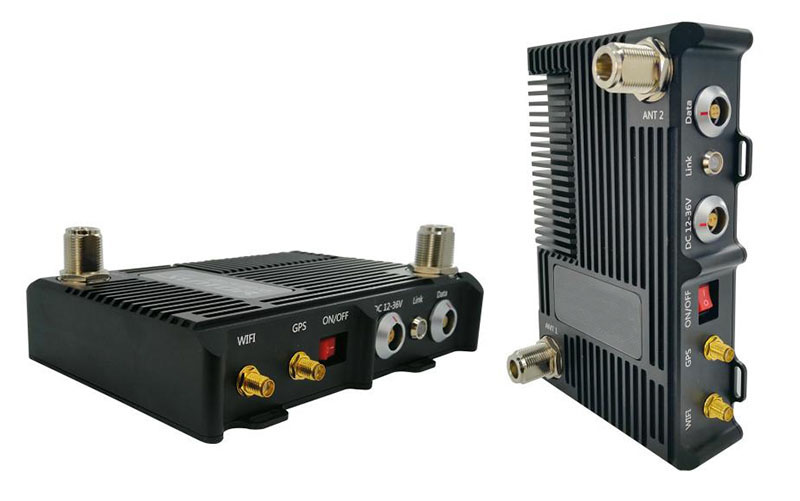

測試產品:機載自組網設備

產品規格:1.4GHz 2W

配備天線:膠棒天線

測試儀器或工具

2臺筆記本電腦，千兆網口，win10系統，每臺都安裝有iperf軟件。

測試內容

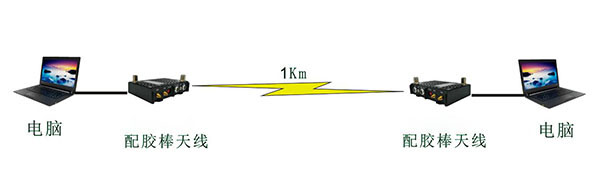

測試現場的設備部署圖

本次測試包括以下內容：

測試機載自組網設備配備膠棒天線，在天線離地面50cm以內情況下，點對點傳輸1Km時的傳輸性能。

測試流程

測試步驟

1) 將所有設備分組調試通訊后，固定到指定位置，檢查各位置底噪并記錄；

2) 測試“機載自組網設備（膠棒天線，20MHz節點帶寬，2000mW）-機載自組網設備（膠棒天線, 20MHz節點帶寬，2000mW）”，1km直線公路A點到B點的最大傳輸帶寬，測試過程錄屏截圖；

3) 依次調小功率，在不同功率下，重復測試1km直線公路A點到B點的最大傳輸帶寬，測試過程錄屏截圖；

4) 匯總測試數據，形成測試報告。

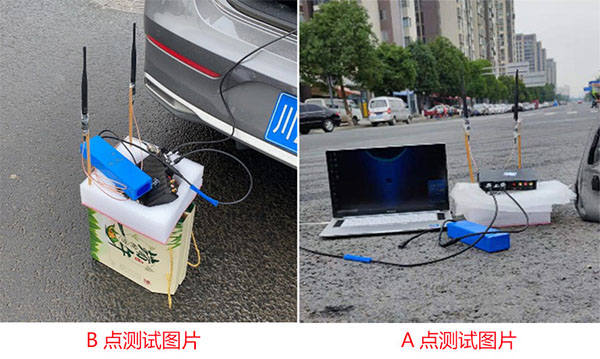

測試現場記錄

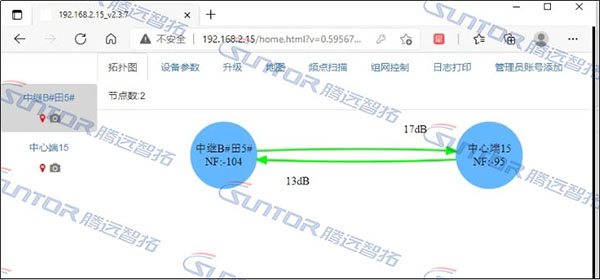

測試數據截圖

測試點底噪

測試結果

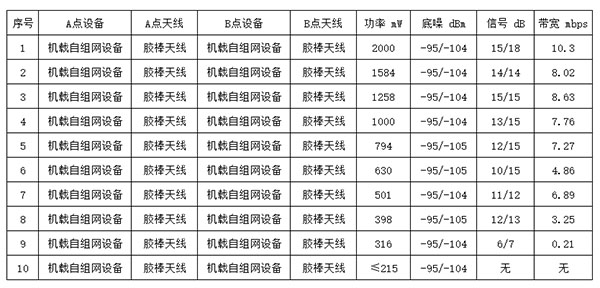

通過本次測試：得到如下表所示

測試問題與分析

1) 在測試點A使用1.4G頻率有一定干擾，對測試會造成影響；

2) 在1km公路上測試，由于設備架設高度問題，來往車輛對信號強度和傳輸速率影響較大；

測試結論

1) 機載自組網設備配備膠棒天線，使用20MHz節點帶寬，設備天線離地面50cm以內，在1Km距離點對點傳輸條件下，不同功率最高帶寬10.3mbps；設備功率≤215mW時設備不通信；

2) 詳細測試數據請看測試結果匯總。
