產品說明

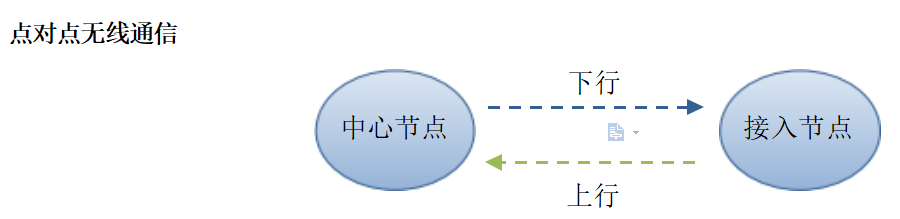

采用 HW532L 可實現遠距離雙向無線數據通信，可以點對點雙向通信，也可以點對多點星型組網方式 雙向通信。

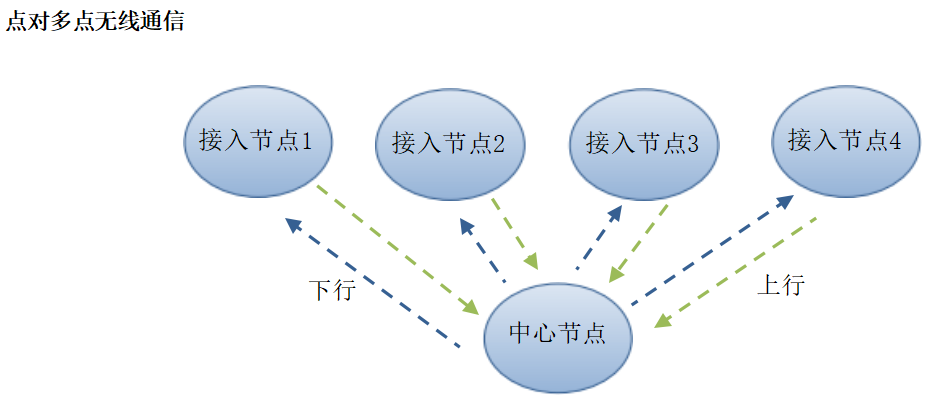

在點對多點通信時，如果兩個接入節點之間需要通信必須通過中心節點中轉，各節點在同一個 無線局域網內，所有接入節點與中心節點通信共享無線工作帶寬，設備會自動平均分配系統速率。中心節 點到接入節點方向的數據傳輸稱為下行鏈路，接入節點到中心節點方向的數據傳輸稱為上行鏈路。

在點對點 或點對多點通信時，下行鏈路與上行鏈路共享無線工作帶寬。設備出貨時，默認設置為上行速率與下行 速率配比=4:1 。因此，如果利用設備傳輸 IP Camera 視頻數據時，IP camera 應接到接入節點。設備會根據 所承載的業務數據碼流進行無線傳輸速率的自動動態調節，當所承載的業務數據量越小，同等條件下傳輸 距離會越遠。因此，當利用設備傳輸 IP Camera 視頻數據時，可通過設置適當減小 IP  Camera 視頻編碼碼 率來提升無線傳輸距離。

HW530 設備提供 Web UI 方式供用戶進行參數配置。

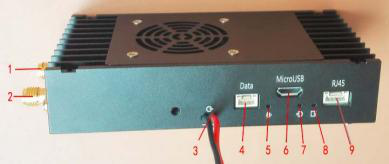

接口與信號說明

1----以太網口 1，以太網口 1 與以太網口 2 設備內部為橋接方式

通過無線鏈路透明數據傳輸以太網口 1 ，4PIN 1.25mm 間距座子，信號說明見下圖。

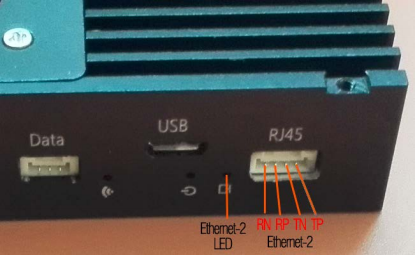

2----以太網口2，以太網口 1 與以太網口 2 設備內部為橋接方式

通過無線鏈路透明數據傳輸以太網口 2 ，4PIN 1.25mm 間距帶鎖卡扣座子，信號說明見下圖。

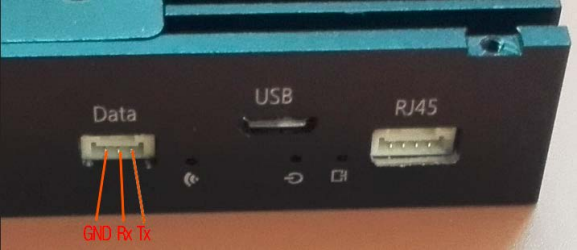

3----數據串口

通過無線鏈路透明數據傳輸串口，3PIN 1.25mm 間距帶鎖卡扣座子，TTL 3.3V 電平，信號說明見下圖。

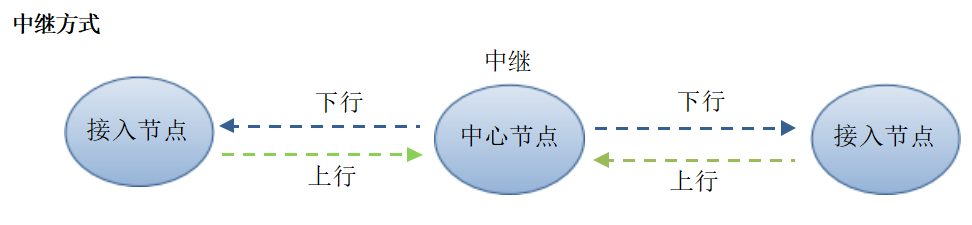

點對點、點對多點星型組網、中繼等組網方式。

無線傳輸速率最大 30Mbps，所有節點雙向傳輸共享。

實現遠距離雙向無線數據通信，傳輸距離空對地 15km 、30km 級別。
