一、方案應用
運輸船舶：實現運輸船舶的本地視頻監控管理、陸地視頻監控管理和突發事件發生時的遠程調度指揮，減少財產損失和保障生命安全，為水上交通安全提供有力的支持和保障。
海上救援：當發生海事事故或海上突發事件時，海上救助打撈船及時救援搶險，實現陸地應急指揮中心對突發事件現場情況的及時掌控和調度指揮，節約人力物力，提高救援效率。
二、系統概述
某海事局轄區水域總長度為9海里,現負責轄區內各項海事任務。該水域是該江流域最繁忙的區域，特點為：位置重要、流量大、海事任務內容繁雜、全天候工作。鑒于以上的工作要求及時代的發展，該海事局在海事工作中對無線通訊和及無線網絡提出了更高的要求。目前海事局在無線數據網絡傳輸主要依靠運營商4G網絡作為主要通道,雖然能提供一些無線數據服務，但遠遠不能滿足海事局在海事工作中對數據網絡的日益增長的要求。對于海事局的高帶寬的穩定的網絡業務要求，運營商4G網絡無法達到實時、無縫、流暢的效果。此外，海事部門對信息安全有很高的要求，所以保證信息通訊安全尤為重要，在此需求下建設所屬轄區水域?qū)Ｓ脽o(wú)線網絡，給轄區艦船提供高質量的通訊網絡迫在眉睫。
三、系統需求及拓?fù)鋱D
海事局轄區水域彎道多、傳統AP+CPE的無線網絡覆蓋等技術無法提供穩定連續及安全的網絡應用。經過技術論證，擬采用無線Mesh網絡技術方案，無線Mesh網絡作為多業務平臺(Multi-Service Platform)，網絡具有自我組織、自動配置、性能自動調節、鏈路自動修復等特性，支持負載均衡和冗余備份功能，由專用接口接入公共網絡，系統可以提供公網服務，也可通過海事局的專有VPN，為海事局轄區艦船提供海事部門專用數據、網絡、監控、等視頻和語音及其它服務。

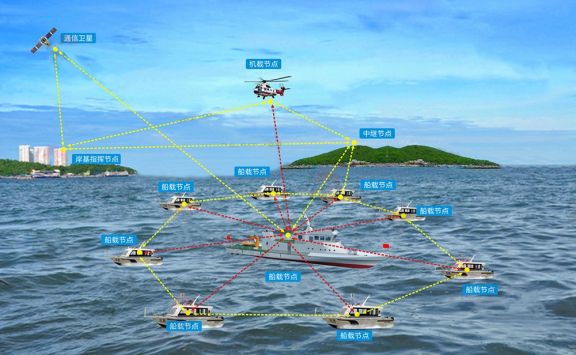

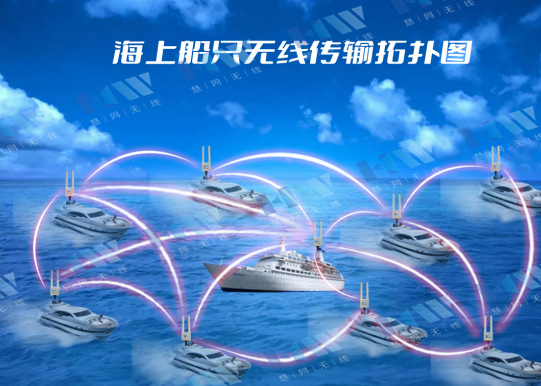

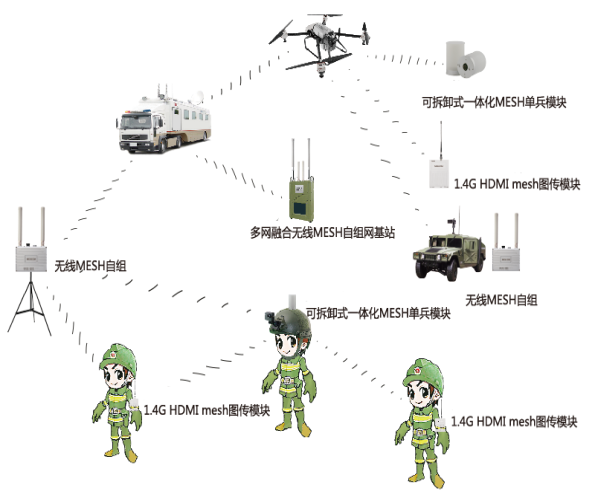

無線傳輸拓?fù)鋱D如下：
四、方案描述
1、整個無線傳輸系統中間供電全部采用電池供電，實現3-6個小時。如電不夠用，可以多配電池。
2、傳輸采用無線微波傳輸方式，并且有一定的繞射能力。這樣在現場沒有任何信號(如運營商的手機信號，4G信號等)的情況下，我們相當于自己搭建一套臨時系統。
3、前端到指揮箱的距離在1-10公里不等，如果距離不夠可以加中繼再接力傳輸。
4、如果指揮大樓想遠程看圖像，可以有兩種方式，一種是指揮箱里面，可以插4G運營商的卡，通過4G信號遠程。(有時候圖像傳到指揮箱的地點的時候，就已經有運營商的信號了，只是前端沒有任何信號)。另外一種就是在指揮箱處加中繼，根據現場情況來看傳輸多遠的距離。一般是1-50公里不等。
六、設備介紹

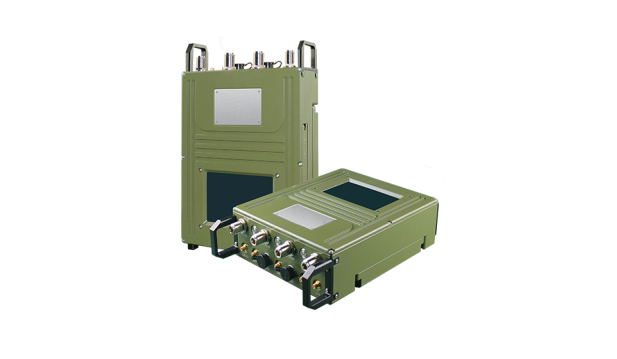

1、多網融合MESH自組網基站

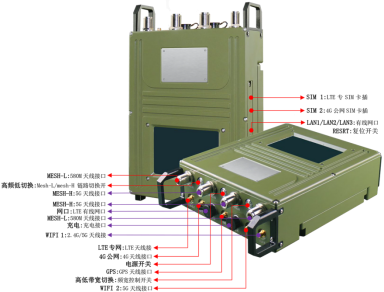

外部接口
應用場景
性能參數
|
類別 |
名稱 |
說明 |
|
特點 |
優勢 |
采用最新 MIPS 高性能 CPU+工業級射頻前段 |
|
mesh 組網頻率 580MHz 2*10W;5.8GHz 2*1000mW |
||
|
雙頻MESH鏈路 |
||
|
mesh自組網基站 |
||
|
mesh自組網中繼 |
||
|
同時支持4G LTE公網與LTE專網 |
||
|
基本參數 |
組網頻率 |
580MHz 2*10W；5.8GHz 2*1000mW |
|
調制方式 |
DSSS/CCK BPSK/QPSK OFDM/BPSK/QPSK/16-QAM/256-QAM |
|
|
發射功率 |
510MHz-580MHz@10W*2 (580MHz頻段mimo MESH） 5183MHz-5853MHz@1W*2 (5GHz頻段mimo MESH) 2.4G/5.8G@100mW標準wifi接入點 |
|
|
接收靈敏度 |
最高-97dBm |
|
|
天線接口 |
580MHz(N*2);5.8GHz(N*2)、2.4G/5G WIFI(SMA*2);LTE(SMA*2);GPS(SMA*1) |
|
|
信道頻寬 |
2.5M/5M/10M/20M/40MHz(可調） |
|
|
wifi熱點 |
2.4G/5G 2*100mW |
|
|
有效距離 |
60公里以上(架高) |
|
|
網絡/管理 |
配置方式 |
WEB/LCD 配置 |
|
自組網節點數 |
不小于50臺 |
|
|
系統 |
纖效組網 |
|
|
物理/環境 |
工作溫度 |
-40℃ ~+65℃ |
|
工作濕度 |
5% ~ 95%（non-condensing） |
|
|
存儲溫度 |
-45oC ~ +85oC |
|
|
重量 |
4.5KG |
|
|
尺寸 |
293 x 200 x 70mm 含天線 |
|
|
電氣特征 |
供電 |
DC：16V |
|
電池 |
16.8V/4.4AH |
|
|
整機功耗 |
整機平均功耗10-60W |
|
|
待機時間 |
8h |
|
|
充電時間 |
2.5h |
2、單兵2.4G/5G雙頻MESH無線自組網基站
|
類別 |
名稱 |
說明 |
|
特點 |
優勢 |
頻率 2.4G/5.8G |
|
最高速率可達 160Mbps |
||
|
架高無障礙傳輸距離 8-10 公里 |
||
|
自組網規模不小于 50 臺，中繼能力超過 10 跳以上 |
||
|
平臺提供sdk開放式支持 |
||
|
基本參數 |
組網頻率 |
5.180GHz ~ 5.825GHz 2.412GHz ~2.456GHz |
|
調制方式 |
DSSS/CCK BPSK/QPSK OFDM BPSK/QPSK//16-QAM/64-QAM |
|
|
發射功率 |
33dBm（27dBm MIMO2*4） |
|
|
接收靈敏度 |
最高-102dBm@5MHz |
|
|
天線接口 |
WiFi N*4 |
|
|
信道頻寬 |
5M/10M/20M/40MHz（可調） |
|
|
wifi熱點 |
2.4G/5G |
|
|
有效距離 |
5-10公里（架高） |
|
|
網絡/管理 |
配置方式 |
WEB |
|
自組網節點數 |
14個 |
|
|
系統 |
提供不死uboot、提供openwrt sdk |
|
|
物理/環境 |
工作溫度 |
-40oC ~ +65oC |
|
工作濕度 |
5% ~ 95%（non-condensing） |
|
|
存儲溫度 |
-45oC ~ +85oC |
|
|
重量 |
1.5Kg（含電池） |
|
|
尺寸 |
170 x 128 x 58mm |
|
|
電氣特征 |
供電 |
12V-48V DC 供電、15V-48V各種標準非標POE |
|
電池 |
16.8V/4.4AH |
|
|
整機功耗 |
整機平均功耗8W |
|
|
待機時間 |
6 - 8h |
|
|
充電時間 |
3h |
|
|

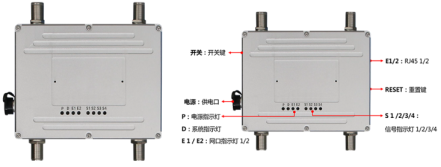

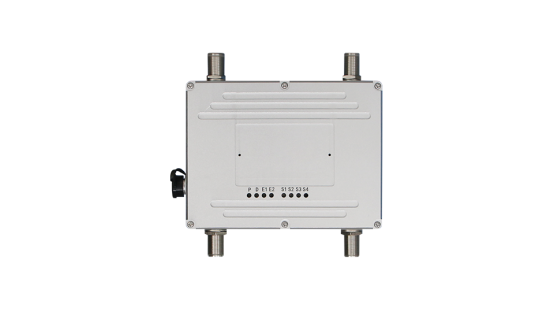

外觀接口 |
接口 |
E1 \ E2:1000M RJ45*2 RESET:重置鍵 電源:電源*1（提供5V2A電源） 開關:開關鍵 擴展接口:調試uart*1（內置） P:電源指示燈 D:系統指示燈 E1 / E2 :RJ45指示燈1/指示燈2 S1/S2/S3/S4:信號燈1/2/3/4 |
七、 系統管理軟件

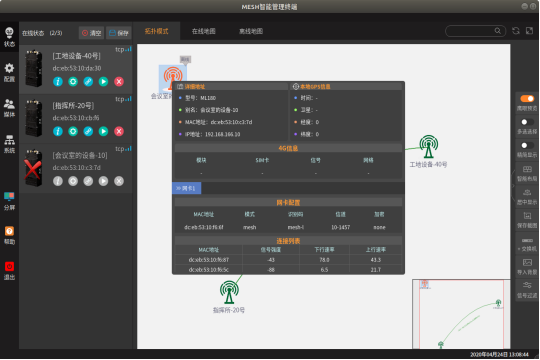

無線自組網通信系統管理軟件采用無中心分布式網絡管理，網管終端可在網內任意一臺設備上管理全網設備，并且具備多臺網管終端同時查看網絡拓?fù)鋱D的能力。
功能特性
1、實時地圖：提供實時定位的同時,也能提供實時的高清衛星地圖

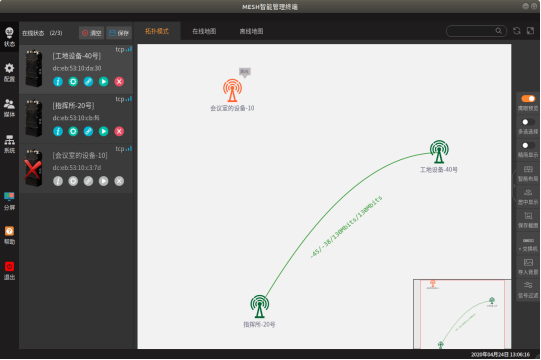

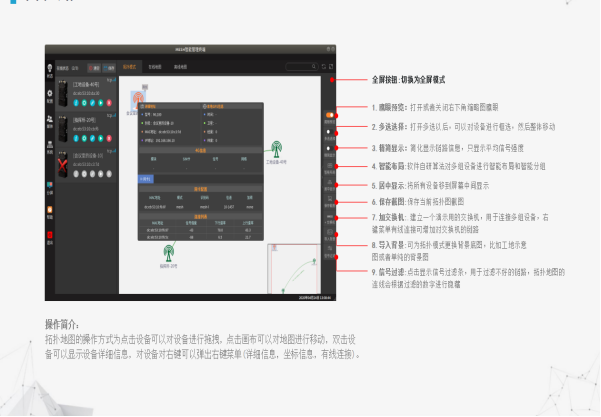

2、設備拓?fù)洌簩?shí)時更新，結構清晰，更直觀的看到組網結構
3、集設備發現：軟件自帶擴展庫，兼容多平臺，自帶電子地圖功能，更好的規劃項目和管理項目。
4、一鍵配置：方便快捷，大大提高工作效率

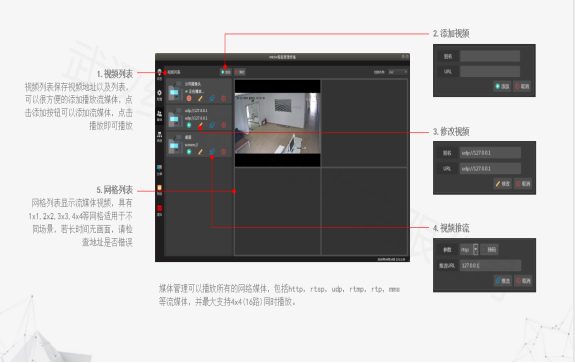

5、媒體視頻：視頻畫質清晰，性能穩定，高靈敏度
可視化指揮界面
MESH智能指揮平臺
MESH智能指揮平臺
MESH智能指揮平臺
MESH智能指揮平臺
