邵陽洞口水電站無線傳輸解決方案
一、概述
隨著經濟的逐步繁榮，每處存在安全隱患的各個要點實時監控以變得越來越重要，建立全面的監控圖像管理系統是各種平臺所需要的。視頻監控系統通過建立覆蓋各主要點位的數字網絡，配備相應的圖像監視設備和軟件，可將現場狀況實時傳送到監控中心，對現場狀況進行實時監控。
無線視頻監控系統擁有強大的用戶管理功能,良好的兼容性,方便的可擴展性,分布式管理等眾多優點，并且在更多,更大的范圍內創建并激發全新的行業應用模式。
因?yàn)樽匀粭l件約束，水電站視頻監控?zé)o法通過有線傳輸?shù)奖O(jiān)控中心，因此采用基于無線局域網技術建立的微波無線傳輸系統回傳視頻信號。
二、項目需求
我國水電站的建設越來越多，水壩上的安全事故也越發頻繁，安全問題已成為重中之重。所以現在越來越多的水電站已經開始對轄區內重要的危險地方以及活動場所進行實時監控。由于監控點相對比較分散，而且往往由山、河、建筑物阻擋，采用有線的方式難度非常大，而且會破壞原有的環境，故無線監控已成為旅游景區安全監控的首選方式。

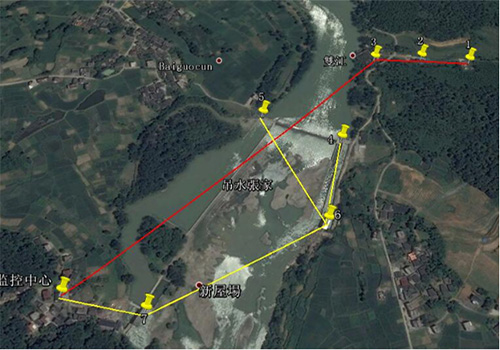

1、水電站周圍有7個監控點，每個監控點到監控中心的距離只有幾百米。1號2號點不能直接傳輸?shù)奖O(jiān)控中心，需要再3號點做中繼。3號點直接傳輸?shù)奖O(jiān)控中心。4號，5號點不能直接傳輸?shù)奖O(jiān)控中心，需要在6號點做中繼。6號點傳輸?shù)?號點，7號點傳輸?shù)奖O(jiān)控中心。

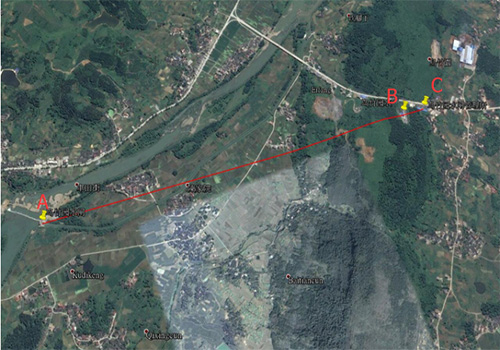

2、大壩只有一個監控點，監控點到監控中心的距離有2.4公里。監控點A不能直接看到監控中心C，中間有座山遮擋。需要在B處做中繼點。數據從A點傳輸?shù)紹點，再從B點傳輸?shù)紺點。
設計依據
■ GB50348—2004《安全防范工程技術規范》。
■ GA/T74-94《中華人民共和國安全防范行業標準》。
■ GA/T74-2000《安全防范系統通用圖形符號》。
■ GA/T70-94《電視監控工程費用概預算編制辦法。
■ JGJ/T16-92《民用建筑電氣設計規范》。
■ GB12663-2001《防盜報警控制器通用技術條件》。
■ GB50174-93《電子計算機機房設計規范》。
■ GB50057-94《建筑物防雷設計規范》。
■ GBJ232-92《電氣裝置安裝工程施工及驗收規范》。
■ GB50198-94《民用監控電視系統工程設計規范》。
■ GB4943-95《信息技術設備（包括電氣事務設備）的安全》。

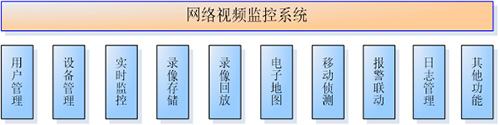

三、系統功能介紹

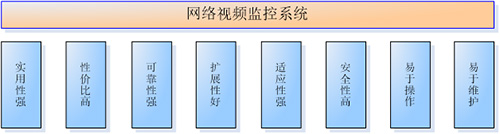

特點

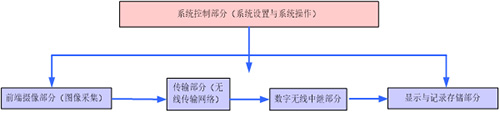

四、系統設計結構
在各層之間我們均采用模塊化設計，相對獨立，在進行設備更換時不會影響整個系統的正常運行。同時層與層之間采用標準的TCP/IP協議和無線通信標準進行通訊，不受網絡平臺的限制。

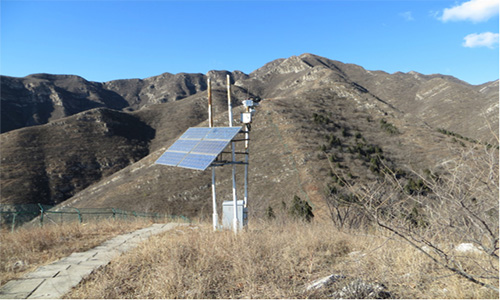

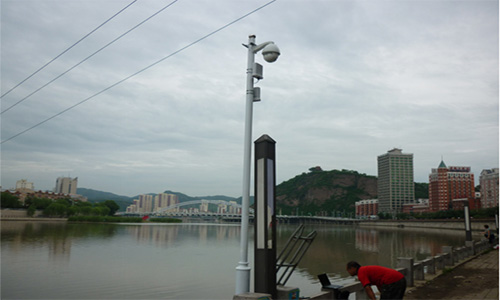

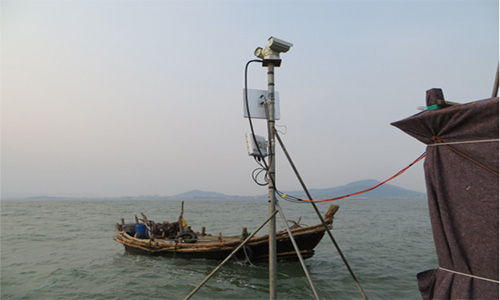

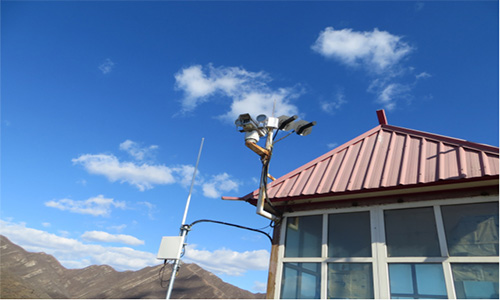

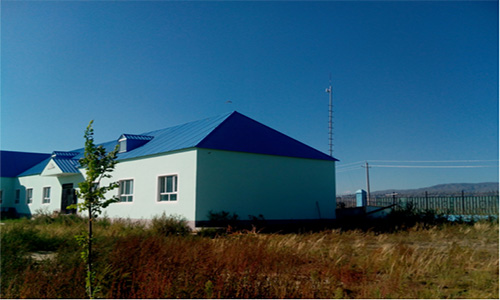

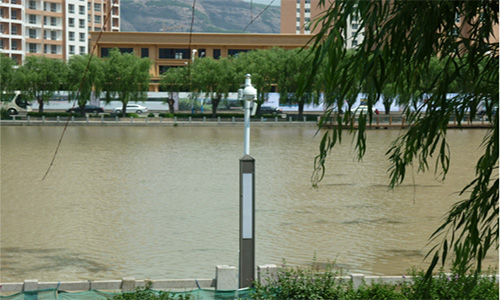

五、現場圖
