項目概述
<<
隨著我國工業化城鎮化的發展 ，水環境污染情況日益嚴重，國家在水環境監測治理方面投入了大量人力、物力 。在無人化、智能化的時代背景下，利用移動監測平臺進行水質監測的思路已成為一個新的方向 。而無人船作為水面領域的智能化設備，無論在軍用還是民用領域都具有廣泛的應用 。
>>
需求分析
>>
<<
方案設計—傳輸系統
<<

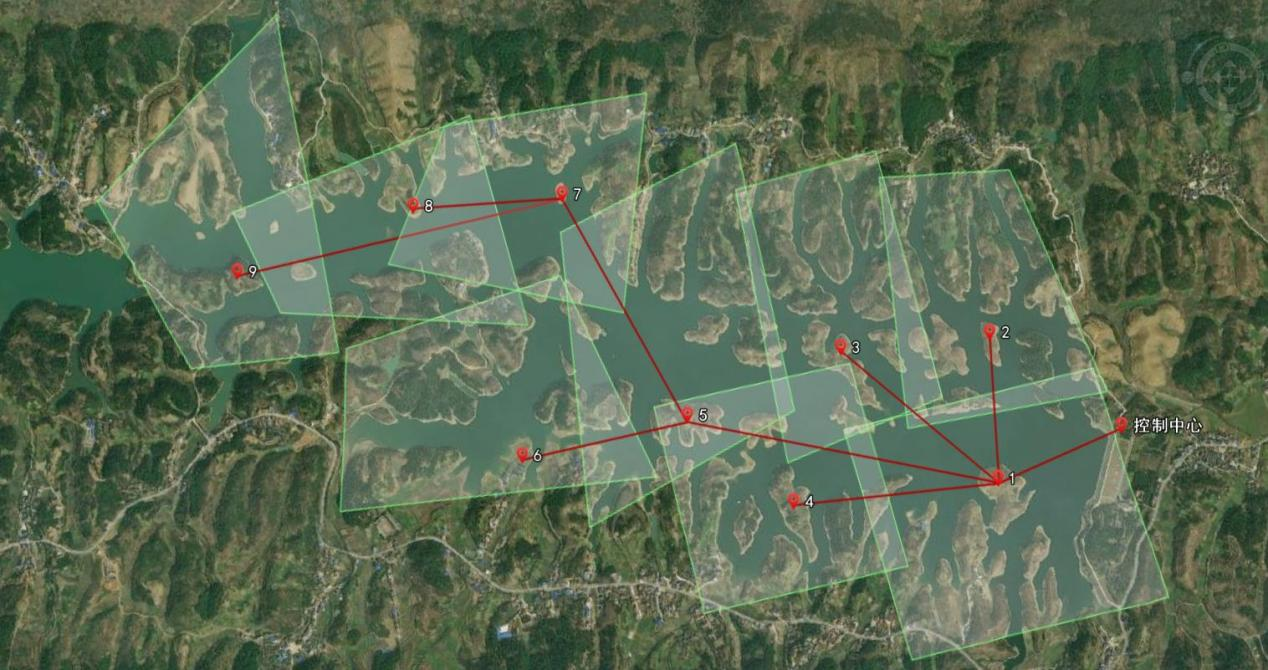

根據現場環境勘察測試等，我們?cè)O(shè)計出一套無線通信系統，現場總共設計9個1.4G MESH基站點位分別分布在水庫的不同區域，如上圖每個MESH基站點位覆蓋相對應的區域，從而達到覆蓋整個水庫的每個角落，如上圖紅色線是傳輸鏈路，把每個MESH基站之間用MESH無線網橋進行連接，以點對點，點對多點的形式把所有的基站信號傳輸回控制中心。
>>
方案設計—供電系統
>>

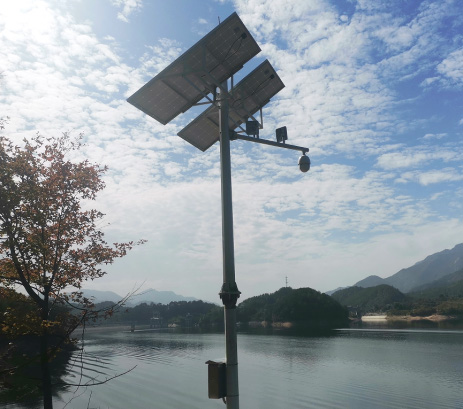

MESH基站點位位置由于都是在島上或是在山上，在這種情況下我們?cè)O(shè)計采用太陽能光伏發電供電的方式，供電系統需根據實際功耗情況配置以滿足前端所有設備的供電要求。
采用太陽能光伏發電供電解決了在森林大量的布線煩惱，也不會破壞森林的生態環境，減少了大量的人力物力。采用光伏發電無需繳納電費，發電操作簡單、既經濟又節能、環保。并且光伏發電供電是一種既不消資源又無污染排放的清潔能源，使用壽命長、性能穩定、維護費用較低。
<<

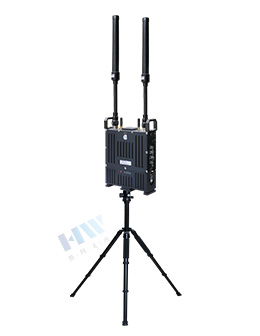

產品配置—MESH基站HW52-1400
<
HW52-1400是一款輕量化的寬帶MESH中繼設備，支持MIMO高性能自組網功能，內建高達4W高線性功放，可拆卸電池，IP66防護等級，無中心的多跳組網方式，支持4G LTE公網接入，支持2.4GWIFI，支持PTT語音，支持HDMI高清輸入。支持背負或三角架快速部署。
產品參數
|
組網頻率 |
1420MHz-1520MHz@4W MIMO 2*2 |
|
調制方式 |
BPSK/QPSK/16-QAM/64-QAM |
|
發射功率 |
單通道33dBm（2W） |
|
接收靈敏度 |
-102dBm@5MHz BPSK |
|
射頻接口 |
MESH N*2、WIFI SMA*2 |
|
信道頻寬 |
2M/5M/10M/20M/40M（可調） |
|
wifi熱點 |
2.4G |
|
藍牙 |
支持藍牙5.1 |
|
有效距離 |
架高無障礙傳輸距離10-20公里（架高） |
|
配置方式 |
WEB、MESHCOM管理平臺 |
|
自組網節點數 |
不小于50臺 |
|
系統 |
MESHCOM自組網 |
|
工作溫度 |
-30℃ ~ +65℃ |
|
工作濕度 |
5% ~ 95%（不凝結） |
|
存儲溫度 |
-45oC ~ +85oC |
|
重量 |
1200g |
|
尺寸 |
221 x 165 x 46mm |
|
電氣 |
充電3小時、4-6小時（加強版可工作8-12小時） |
|
整機功耗 |
整機平均功耗12W |
|
外觀接口 |
網絡、TTL、充電、PTT、Exp Port |
<<

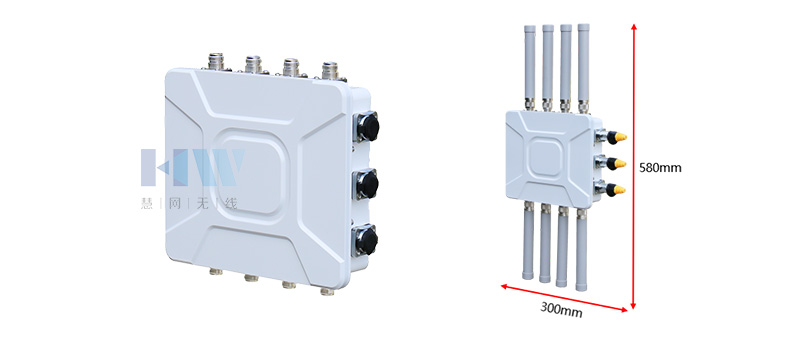

產品配置—MESH無線網橋
<<
產品參數
|
無線速率 |
2600Mbps |
|
調制方式 |
DSSS/CCK BPSK/QPSK OFDM BPSK/QPSK//16-QAM/64-QAM/256-QAM |
|
無線協議 |
802.11ac Wave2.0 |
|
無線頻率 |
5G_L+5G_H+2.4G |
|
發射功率 |
5G_L/5G_H:25dB*2;2.4G:23dBm*4 |
|
頻段 |
2412MHz-2482MHz |
|
接收靈敏度 |
最高-96dBm |
|
信道頻寬 |
20M/40MHz/80MHz/160MHz（可調） |
|
有效距離 |
2-3公里（架高） |
|
帶機量 |
200臺以上 |
|
配置方式 |
WEB |
|
工作溫度 |
-40℃ ~ +65℃ |
|
工作濕度 |
5% ~ 95%（不凝結） |
|
存儲溫度 |
-45oC ~ +85oC |
|
重量 |
不含天線重量：2.3kg ； 含天線重量：2.8kg |
|
尺寸 |
230 x 200 x 60mm |
|
供電 |
24V或48標準POE供電（POE供電二選一） |
|
整機功耗 |
整機平均功耗16W |
|
外觀接口 |
網口*3；天線接口*8 |
<<

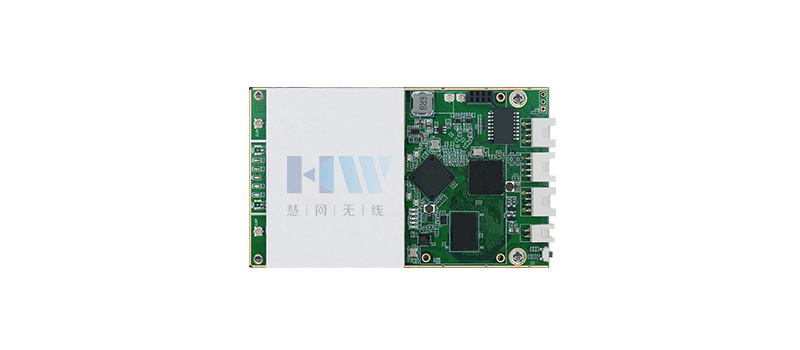

產品配置—無人船通信模塊
<<
產品參數
|
組網頻率 |
1410-1480MHz@4W MIMO 2*2 （350MHz-3.8GHz 定制） |
|
調制方式 |
DSSS/CCK/BPSK/QPSK OFDM BPSK/QPSK//16-QAM/64-QAM |
|
發射功率 |
36dBm |
|
接收靈敏度 |
最高-97dBm |
|
射頻接口 |
1.4G@U.FL*2 |
|
信道頻寬 |
2M/5M/10M/20M/40M（可調） |
|
wifi熱點 |
2.4G |
|
有效距離 |
30-50公里（架高） |
|
配置方式 |
WEB |
|
自組網節點數 |
不小于50臺 |
|
工作溫度 |
-40℃ ~ +65℃ |
|
工作濕度 |
5% ~ 95%（不凝結） |
|
存儲溫度 |
-45oC ~ +85oC |
|
重量 |
主板：40g 主板+散熱片：141g |
|
尺寸 |
裸板：105 x 63 x 9mm 裸板+散熱片：105 x 63 x 17mm |
|
支持電壓 |
12-26V供電 |
|
功耗 |
平均功耗 8W@33dBm,16W@36dBm |
|
峰值功耗 |
22W |
