一、行業背景
在全國范圍內的加強基礎交通建設的大背景下，高速鐵路及高速公路發展不斷提速，越來越多的鐵路線和公路線建設陸續開工。在發展道路建設不可避免地會遇到諸如山區和丘陵等復雜的地理環境，開掘隧道是在上述地區鐵路和公路建設經常會遇到的問題。隧道建設方案作為最直接，也是采用最多的穿行方案，可以有效地發揮縮短行車?yán)锍蹋岣呔€型標準、保障運營安全，保護生態環境等特點。現實情況看，隧道建設是一項艱苦、危險性較高的工程，如何高效率得在保證施工安全前提下，提高隧道掘進的質量和速度，越來越多的工程建設單位通過建立監控系統來降低和保障工程的安全性，尤其是近兩年快速獲得應用的先進的數字無線監控正在隧道建設中發揮越來越重要的作用。隨著隧道的廣泛應用，對施工過程中的建設安全情況進行第一手的掌握，及項目建成后對路況的實時監控情況成為重點關注的對象。
在隧道行業的監控系統應用中，以目前無線監控系統為代表的方案更具實用性和高效性。針對隧道無線監控解決方案中，緊密結合隧道建設過程和監控運營管理的多方面應用需求，在保證適應各種隧道內部復雜環境的基礎上，采用當前最成熟的微波通訊產品——高帶寬數字無線傳輸設備，該方案采用先進的無線網絡傳輸系統和領先的視頻技術實現了專業的隧道安防系統，實現了各級主管對現場的及時掌控，是遠在千里之外的施工現場、進度、人員狀況，在項目部、公司總部辦公室，以及主管人員的移動終端（手機、IPAD）等及時準確的顯示出來。隨時隨地可以掌控不同現場的進度情況。在管理方面提高了工作效率，節約了到處巡回查看現場的差旅費用、車船費用等。帶來的不僅是管理效率的改變，長遠來說也是對管理成本的節約。
為保障各個無線監控點的有效帶寬和整個無線鏈路的穩定性，我們根據現場具體情況采用不同的設計，這樣就很好的保證了復雜情況下網絡的帶寬，一體化的設計又為安裝帶來了方便。在隧道無線監控系統中，隧道建設和管理部門可以高效率地提高安全生產的指數，可以在諸如隧道建設階段的挖掘車掘進、鋪頂車安全性，以及后期的交通監控、環境監控、通風控制、照明控制、電視、視頻監控、火災報警、橫通道門監控、中央監控等環節上為管理部門提供巨大的幫助。
二、方案設計原則與依據
為了確保隧道工程綜合監控系統順利實施，我們根據現場狀況，針對性的制定了一個詳細的無線集中監控方案，本方案將會滿足相關部門的各種監控需求。本方案遵循技術先進、功能齊全、性能穩定、節約成本的原則。并綜合考慮施工、維護操作因素，并對以后的發展、擴建、改造、移動等因素留有擴充的余地。具有先進性與適用性，經濟性與便捷性，可靠性與安全性，開放性和可擴充性。
根據國家有關法規的要求，我們經過認真研究、分析設計本系統方案。該系統具有性能先進、質量可靠、經濟實用等特點，而且該系統具有方便擴展、與其它信息系統實現無縫連接的能力，為實現安防系統的可視化管理奠定了基礎。
本方案依據如下標準：
《安全防范工程的程序與要求（GA/T75）》
《安全防范系統通用圖形符號（GA1T77）》
《智能建筑設計標準（DBJ08-47）》
《安全防范工程費用概算編制方法（GA/T70）》
《防盜報警中心控制臺（GB/T16572）》
《防盜報警控制器通用技術條件（GB/T16572）》
《入侵探測企通用技術GB10408.1》
《數字通信接口標準（G.703）》
《國際圖像音視頻編碼標準（ISO 11172）》
《報警圖像信號傳輸裝置（GB/T16677）》
《安全防范系統驗收規則GA308-2001》
《國家電網視頻監控系統及接口標準 Q / GDW 517.1 — 2010》
三、系統整體組網方案
（以蘭州五星坪隧道現場為例）

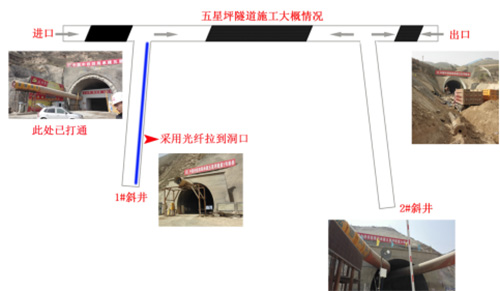

五星坪隧道總長6.4km，分為5個作業面，進口位置與1#斜井都是單項作業面，現場作業有一分部負責。出口位置與2#斜井由二分部負責，2#斜井采用雙向作業。
目前階段，進口位置已經打通，可以不考慮攝像機的安裝，1#斜井主進口采用有線的形式連接到洞口。

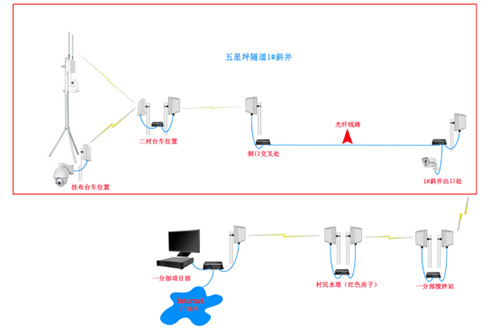

1#斜井最前端作業面攝像機采用一個移動點全方位高清迷你球形攝像機，采用特殊設計的三腳架進行固定，對前方施工作業面進行實時的監控。一個相對固定點高清紅外球機（安裝在掛布臺車上，可隨著臺車位置的變動而向前移動）。前端移動點位置不確定，所以設計為全方位天線，掛布臺車上的設備采用定向方式一起傳給二襯臺車位置，作為1對2的傳輸方式（掛布臺車與二襯臺車距離會隨著進度不斷向前推進，雖然兩個臺車距離很近，但是由于設備很重，在向前推進過程當中如果受力不均擔心造成對線路的破壞，所以此處的攝像機也采用無線的方式傳給二襯臺車）。二襯臺車位置再用另外一臺無線設備向洞口交叉處傳遞，在洞口交叉處到1#斜井出口位置采用走光纖的形式進行鏈接。由于1#斜井無法與項目部直視，那么此處利用一分部攪拌站和附近村民水塔（紅色房子）做了兩次中繼傳輸?shù)揭环植宽?xiàng)目部。
五星坪隧道進口已經打通，所以此處本次不在監控考慮范圍之內。
所有的安裝固定位置，我們均考慮一體化連接箱的模塊化設計思路，使箱體內部電路統一做一個整合，外部采用防水防塵接頭相連接，在實際安裝過程當中達到了快速安裝、快速更換、壽命更長，有利于在不同工地之間的循環使用。箱體內部采用我公司專門設計的直流穩壓保護和監控專用不間斷供電備用電源，箱體內部均采用工業級監控專用交換機進行對接。

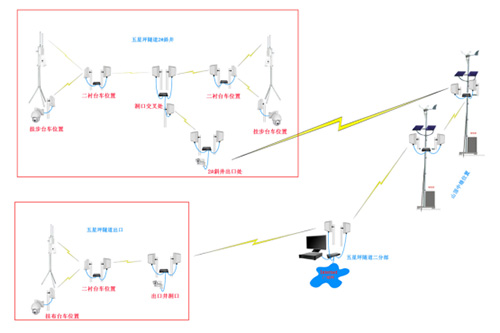

基本思路與上述相同，只是在2#斜井處為雙向施工，多了一個作業面，那么最前端作業面的設計思路是相同的，只是在洞口交叉處需要做一次整合，統一傳輸?shù)蕉纯谔帯?#斜井洞口與項目部之間有一座土山阻隔，而且上面有大概150~200米的一個不同坡度的平面。所以此處需要多加一次中繼，由于現場無法供電，所以采用風光互補的方式在這里進行供電。然后再傳遞到二分部。五星坪隧道出口處可以直接與二分部可視所以此處直接傳輸?shù)蕉植俊?/span>

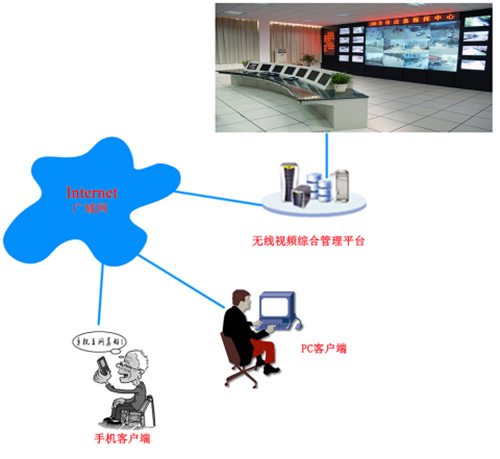

一分部和二分部本地各有一臺?？?6路nvr，現場配置一臺55寸專業視頻監視器。并配備一臺接入層交換機與項目部網絡進行連接，通過項目部的寬帶網絡與中心相連（為確保傳輸?shù)馁|(zhì)量，項目部至少需要10M以上的上行網絡）
中心平臺采用原有?？当O(jiān)控平臺系統系統，整個系統設計有效對接中心大平臺。
