項目概況
為進一步提升公司新能源項目基建、生產工作信息化管理水平，支撐現場電子兩票、人員定位、行為識別、技術指導等方面智能化應用有效實施，延伸集團新能源智慧運維中心、區域集控中心管理半徑，強化現場安全、進度、質量管理的建設目標。風電以其建設周期短、輸配電簡單、能源利用效率高、環境相容性好及運行靈活等優點，近年來受到越來越多的開發和利用。目前風電企業的風電場日益增多，企業管理能力的提升對風電場的信息化和智能化提出了更高的要求。項目通過采用業界先進的Mesh組網技術，以突破風電場及風機塔內無網絡覆蓋的困境，將各環節中產生的文字 語音 視頻等信息實時傳輸至管理控制中心，實現全程全景全維度可視。
基建期技術要求
（一）基建期風電場無線網絡主要用于覆蓋施工及調試期間風機點位和升壓站區域，在基建項目部與現場人員之間建立無線傳輸鏈路，滿足基建現場視頻、語音及文本等無線通信業務需要。同時，基建車輛、人員和智能化設備應可使用該系統實時與項目部完成信息交互。
（二）基建期無線網絡除滿足基建期無線通訊需求外，其主要設備設施應能延用到生產期。
（三）技術參數
傳輸帶寬：風機施工現場至少滿足3個1080P視頻（吊車區域1個、施工區域2個）和10個語音同時通話需求，根據基建工作實際需求進行調整。
組網帶寬：無線主干網≥100Mbps。
電源系統：無線通信設備支持遠距離以太網供電(POE），電源模塊內置。
（四）技術方案要求
主干網絡通信節點宜采用定向微波。覆蓋網絡通信節點宜采用全向微波。在施工前期，風機施工區域安裝無線通信設備，實現施工現場通信功能需求?；ㄆ跓o線通信網絡的構建可考慮建設通信桿塔。通訊桿塔采用可靠的立桿和固定方式，避開遮擋和屏蔽。通信桿塔應能夠重復使用。
風機安裝完畢后，將施工地點無線通信設備按照生產需要進行重新布局，使基建期無線網絡設備在生產期得以沿用或備用。
生產期技術要求
（二）技術參數
傳輸帶寬：塔筒門關閉情況下，機艙、塔基實測速率不低于15Mbps，其他區域能夠滿足圖片上傳、音頻、視頻（1080P）通話場景。
組網帶寬：光纖環網帶寬≥1000Mbps。
設備連通：風機與升壓站、風機與風機之間宜采用光纖連接。
光纖環網：無線通信環網占用冗余光纖數量不超過2芯。
獨立性：無線通信網絡與風機監控系統實現物理隔離，硬件網絡連接符合內、外網安全分區要求。
（三）技術方案要求
無線建設方案
基于集團公司FAM系統的前提下，對風電場生產運行業務流程進行研究和優化（BPR），實現工作票和操作票流程智能化重組，達到全過程閉環管理。工作票、操作票的電子移動化處理，實現工作任務的全過程標準化操作及過程監控。

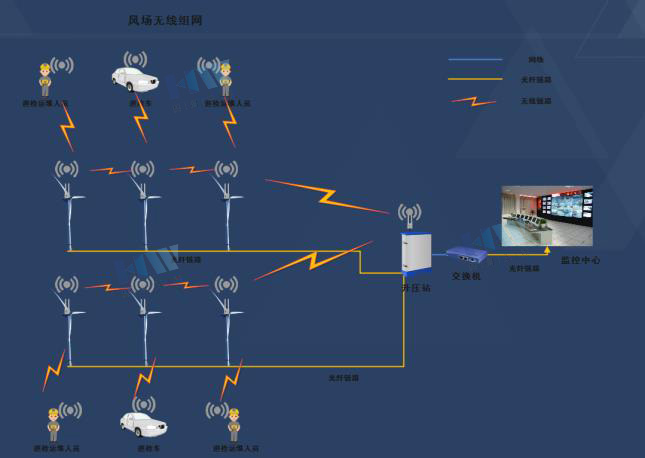

無線網絡拓撲圖
從使用角度劃分，平臺主要由固定節點、車載節點和用戶節點組成。所有節點均基于嵌入式平臺自主設計，采用統一的核心硬件架構，通過更改軟件參數實現節點功能的改變，可完成信息接入、骨干傳輸以及網關等功能。
1、信息接入功能，節點可與手機、PAD等終端通過局域網有線或WIFI無線等形式互聯，實現終端信息的網絡接入；
2、骨干傳輸功能，節點間可自主形成網狀網絡，并實現大容量數據在風機間、風機與移動車輛間的遠距離、寬帶傳輸；
3、網關功能，節點可通過有線接口實現與華能現有網絡的互聯。
基于上述節點，專用無線Mesh網絡平臺可實現數據、語音、視頻等多類型綜合業務數據的實時、寬帶、安全傳輸。
風電場移動通信平臺分為集中控制與處理、數據傳輸和數據采集等模塊。其中，集中控制與處理主要完成所有上傳數據信息的集中管控、調度、處理與顯示功能，由多臺工作站、服務器和大屏顯示設備組成；數據傳輸主要完成綜合業務數據的回傳和調度指令的下達等功能，包括風電場已有網絡和專用無線Mesh網絡兩部分，專用無線Mesh網絡與已有網絡物理隔離，當需要異構網絡信息交互時，通過防火墻和電子圍欄等設備實現對敏感信息的保護，專用無線Mesh網絡是完全分布式的自組織網絡，其節點主要部署在升壓站、風機和巡修車上；數據采集主要完成現場語音、視頻、圖片的采集和上報，利用移動終端和可穿戴式設備完成。如下：

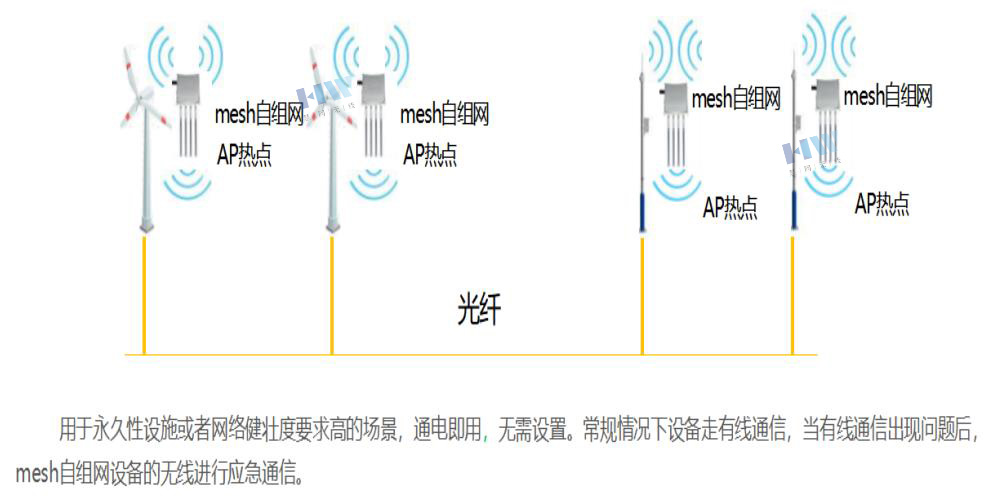

具體部署方案

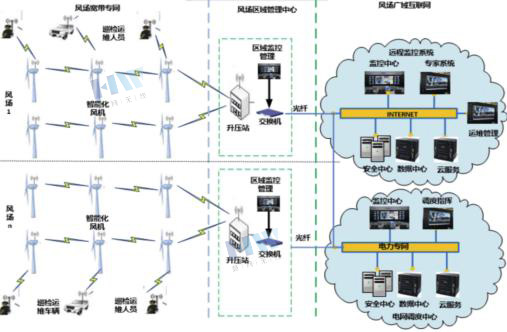

整體傳輸拓撲圖

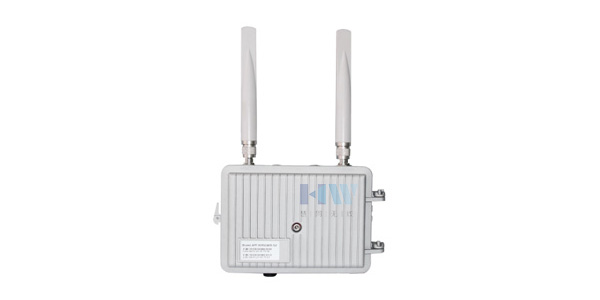

室外雙頻MESH基站AP
HW750AGN-30 雙頻無線大功率AP 可同時工作在2.4GHz/5GHz 兩個頻段，千兆有線WAN 口，支持 100Mbps 11AC（5GHz）300Mbps 11N（2.4GHz）并發，高帶寬，移動無線MESH單頻最高可達60M左右?guī)?，雙頻模式最高可達100M左右，支持 AP、網關、WISP、中繼多種模式， 支持 AC 集中管理和云平臺遠程管理。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
270M：-68dBm@10% PER；130M：-68dBm@10% PER 108M：-68dBm@10% PER；54M：-68dBm@10% PER 11M：-85dBm@8% PER；6M：-88dBm@10% PER 1M：-90dBm@8% PER |
|
|
|
|
|
防護等級: 鋁合金壓鑄外殼,防水等級:IP67 防雷等級:同軸避雷器 4kv 等級防護，外殼自帶地線接口防靜等級:空氣放電:8KV,接觸放電:2KV. 電磁兼容性防輻射等級:達到 GB-9254 標準(通過調整 WIFI 發射功率參數) |
|
|
10Base-T：3 類或 3 類以上 UTP 100Base-TX：5 類 UTP |
|
|
|
